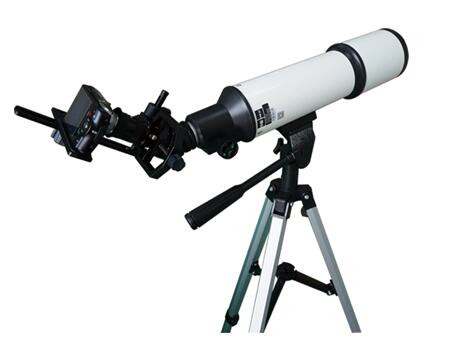

林格曼煙氣黑度圖是十九世紀末法國的林格曼研制出來的。在進行煙氣觀測時，把圖放置在適當的位置上，使圖上的黑度與煙氣的黑度相比較，憑視覺進行評價，以人的感官對煙的反應強弱作為控制指標。

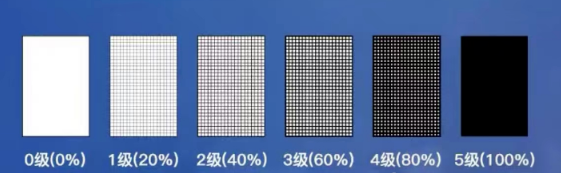

觀測時，把林格曼煙氣黑度圖放在適當的位置上，將煙氣的黑度與圖上的黑度相比較，由具有資質的觀察者用目視觀察來測定固定污染源排放煙氣的黑度。煙氣黑度共分為6級，如下圖：

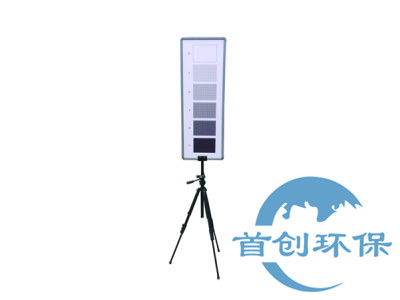

煙氣黑度圖實例：

觀測步驟：

1.應在白天進行觀測，固定支架時應使圖面面向觀察者，盡可能使圖位于觀察者至煙囪頂部的連線上， 使圖與煙氣有相似的天空背景。圖距觀察者應有足夠的距離以使圖的線條看起來似乎消失，從而使每個方塊有均勻的黑度,對于絕大多數觀察者這一距離約為 15m。

2.觀察者的視線應盡量與煙羽飄動的方向垂直。觀察煙氣的仰視角不應太大，一般情況下不宜大于 45 度角，盡量避免在過于陡峭的角度下觀察。

3.觀察煙氣黑度力求在比較均勻的天空光照下進行。如果在太陽光照射下觀察，應盡量使照射光線與視線成直角，光線不應來自觀察者的前方或后方。雨雪天、霧天及風速大于 4.5m/s 時不應進行觀察。

4.觀察煙氣的部位應選擇在煙氣黑度最大的地方，該部位應沒有冷凝水蒸汽存在。觀察時，將煙囪排出煙氣的黑度與林格曼煙氣黑度圖進行比較，記下煙氣的林格曼級數。如煙氣黑度處于兩個林格曼級之間，可估計一個 0.5 或 0.25 林格曼級數。每分鐘觀測 4 次，觀察者不宜一直盯著煙氣觀測，而應看幾秒鐘然后停幾秒鐘，每次觀測（包括觀看和間歇時間）約 15 秒，連續觀測煙氣黑度的時間不少于30 分鐘。

5.觀察混有冷凝水汽的煙氣，當煙囪出口處的煙氣中有可見的冷凝水汽存在時，應選擇在離開煙囪口一段距離，看不到水汽的部位觀察。

6.觀察含有水蒸氣的煙氣，當煙氣中的水蒸氣在離開煙囪出口的一段距離后，冷凝并且變?yōu)榭梢?jiàn)， 這時應選擇在煙囪口附近水蒸氣尚未形成可見的冷凝水汽的部位觀察。

7.觀察煙氣宜在比較均勻的天空照明下進行。如在陰天的情況下觀察，由于天空背景較暗，在讀數時應根據經驗取稍偏低的級數（減去 0.25 級或 0.5 級）。

8觀測記錄：每次觀測 15 秒記錄一個讀數，填入觀測記錄表格，每個讀數都應反映 15 秒內黑度的平均值。連續觀測煙氣黑度的時間 30 分鐘，在此期間進行 120 次觀測， 記錄 120 個讀數。對于煙氣排放十分穩定的污染源，可酌情減少觀測頻次，每分鐘觀測 2 次，每 30 秒記錄一個讀數，連續觀測 30 分鐘，在此期間進行 60 次觀測，記錄 60 個讀數。

9.計算：按林格曼黑度級別將觀測值分級，分別統計每一黑度級別出現的累計次數和時間。

除了在觀測過程中出現 5 級林格曼黑度時，煙氣黑度按 5 級計，不必繼續觀測外，其它情況都必須連續觀測 30 分鐘。分別統計每一黑度級別出現的累計時間，煙氣黑度按 30 分鐘內出現累計時間超過2 分鐘的最大林格曼黑度級計。

林格曼黑度 5 級（全黑）：30 分鐘內出現 5 級林格曼黑度時，煙氣的林格曼黑度按 5 級計。

林格曼黑度 4 級：30 分鐘內出現 4 級及以上林格曼黑度的累計時間超過 2 分鐘時，煙氣的林格曼黑度按 4 級計。

林格曼黑度 3 級：30 分鐘內出現 3 級及以上林格曼黑度的累計時間超過 2 分鐘時，煙氣的林格曼黑度按 3 級計。

林格曼黑度 2 級：30 分鐘內出現 2 級及以上林格曼黑度的累計時間超過 2 分鐘時，煙氣的林格曼黑度按 2 級計。

林格曼黑度 1 級：30 分鐘內出現 1 級及以上林格曼黑度的累計時間超過 2 分鐘時，煙氣的林格曼黑度按 1 級計。

林格曼黑度<1 級（全白）：30 分鐘內出現小于 1 級林格曼黑度的累計時間超過 28 分鐘時，煙氣的林格曼黑度按<1 級計。

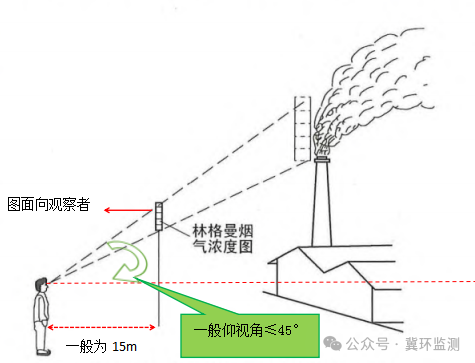

觀測示意圖：

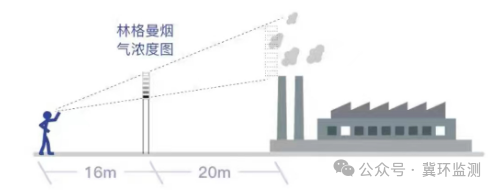

觀測實例示意圖：

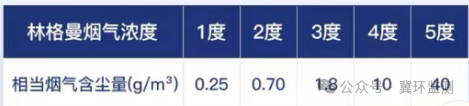

林格曼煙氣濃度圖與煙氣中含塵量的關系（參考）
